「室内で水の流れる音がします」と今回入庫してきたのは

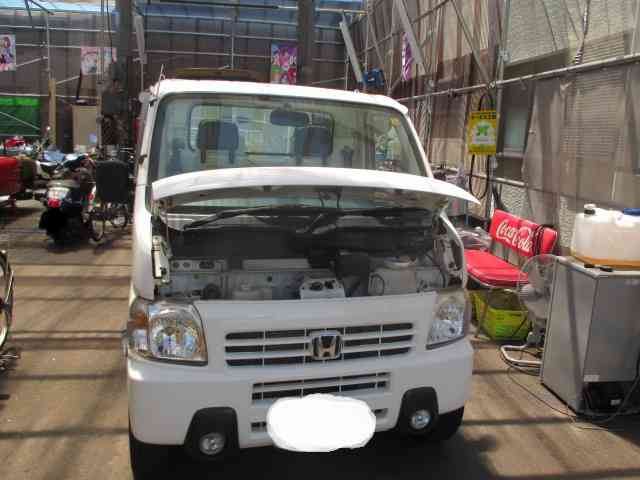

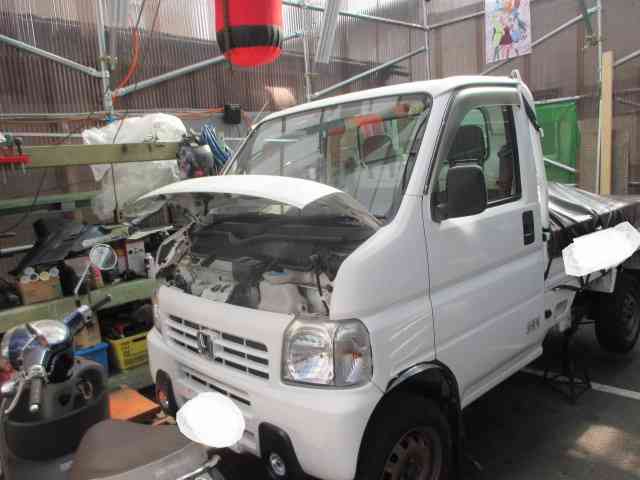

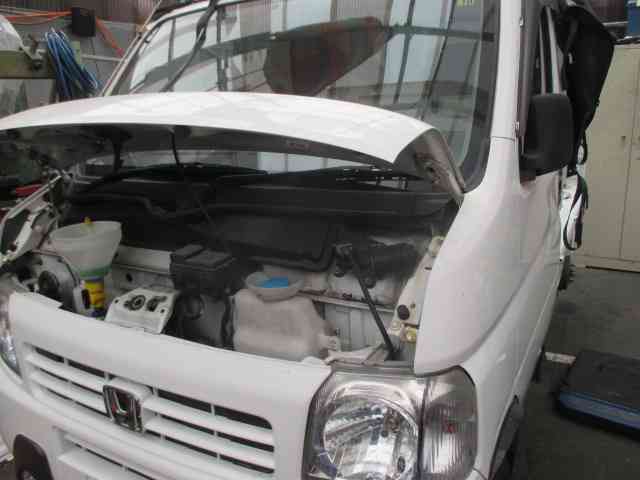

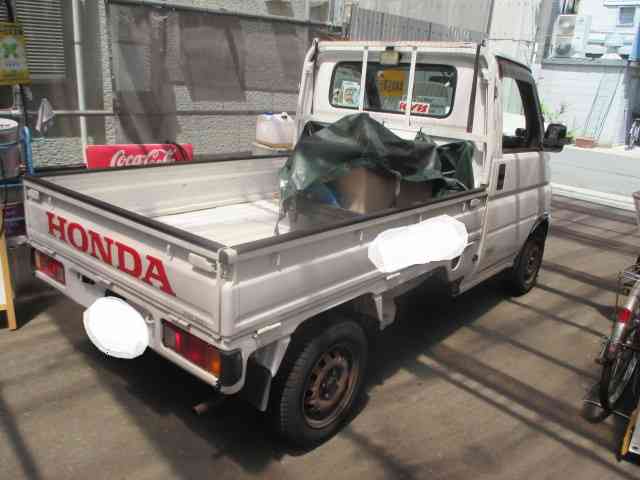

ホンダ アクティ トラック（ＨＡ７）です。
前々から怪しかったのですが中々に現象が掴めず・・・。
やっと頻繁に出だしたので今回の入庫となりました。

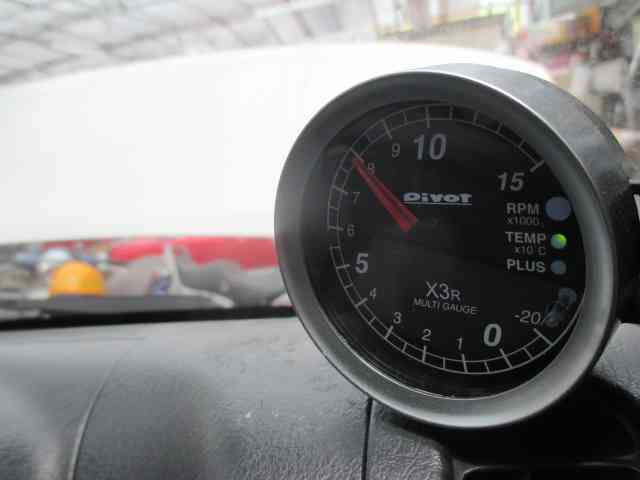

早速、エンジンをかけてテスト走行してみると室内のどこからか
ザザァーと例の「波の音」が聞こえてきて南国ムード満点です(^^)
まずはサブタンクを見てみるとポコポコと定期的に吹き返して来るのを確認。

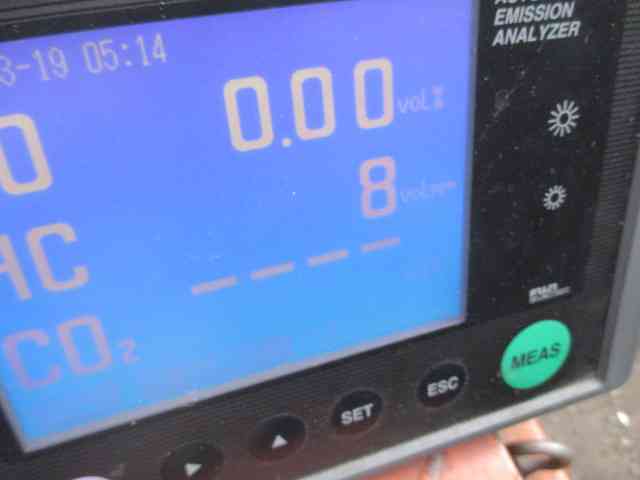

大体の原因は特定出来ており、排気ガステスターを使い簡易的に測定して
みると
すでにＨＣが結構出ており、この時点で原因はほぼ確定。
しかし油断できないので

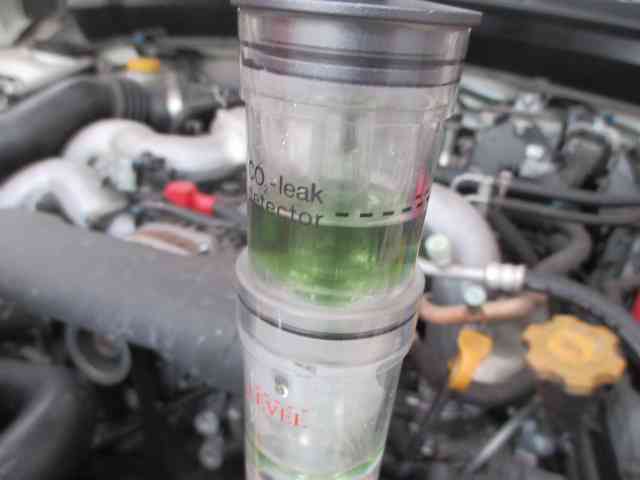

更にテスターを使って最終判断。
こんな感じに色が変わりましたので結果「ヘッドガスケット抜け」が確定。
オーナーにも了解頂きましたので早速修理作業を開始していきましょう。
アクティやバモスの作業性の悪いのは充分判っておりますので焦らずに
確実に作業を開始。

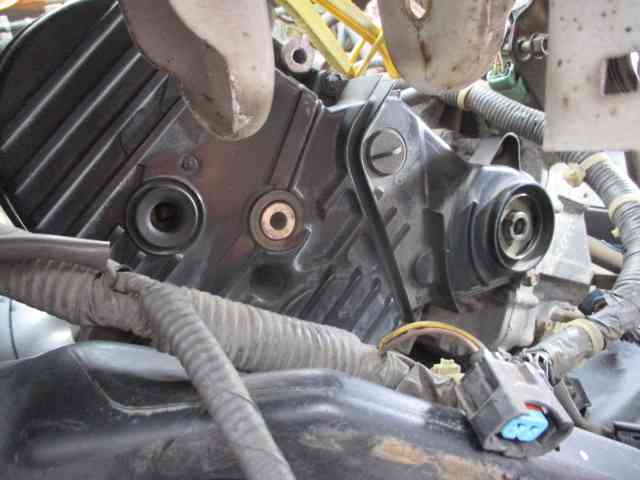

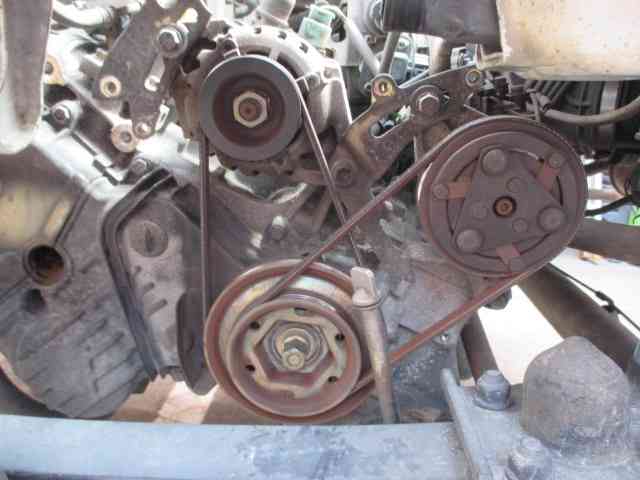

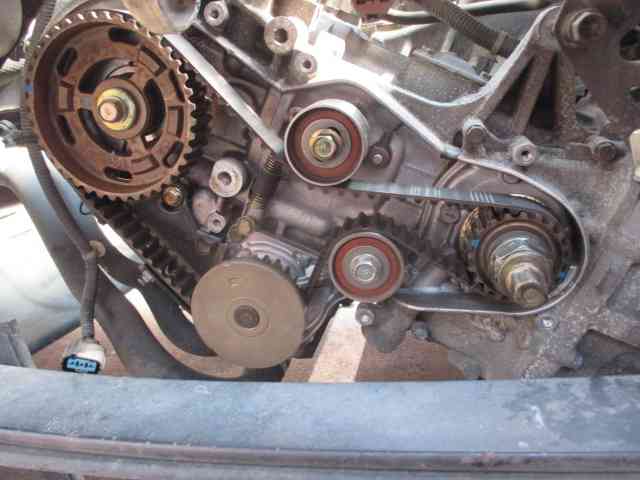

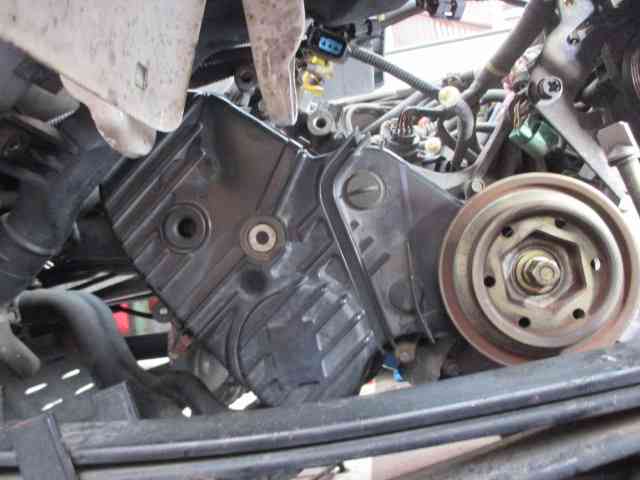

まずはカバーを外して各ベルトやらプーリーやらを外していきます。
タイミングベルト関係は前回の時に交換済みなので今回は再利用。

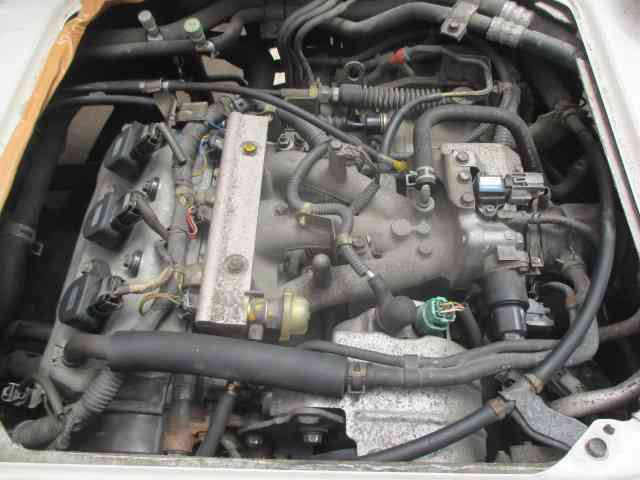

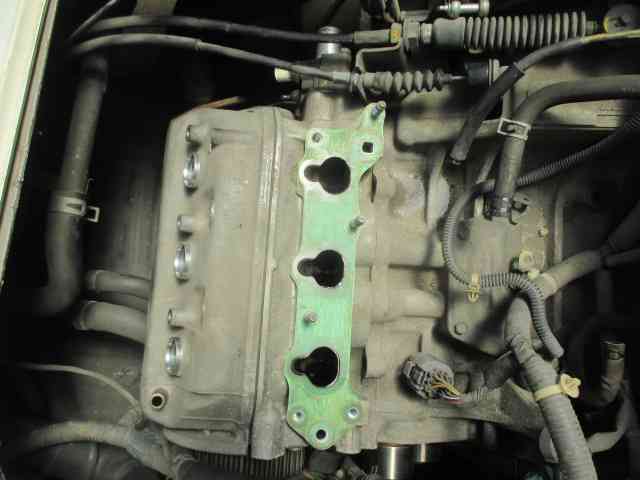

シリンダーヘッドを剥ぎますので干渉するものは全て撤去していきます。
インマニ脱着。

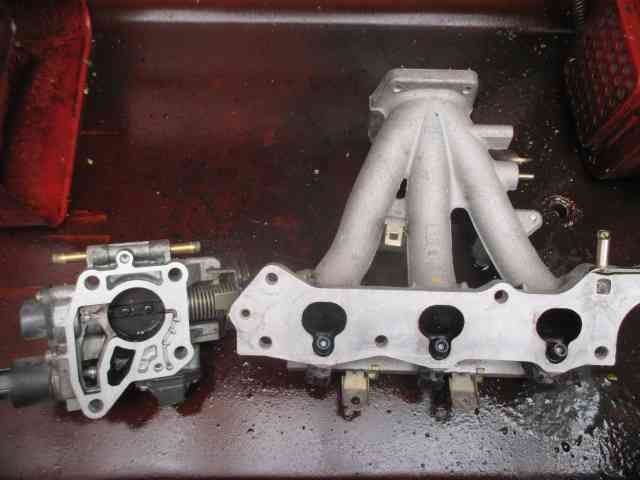

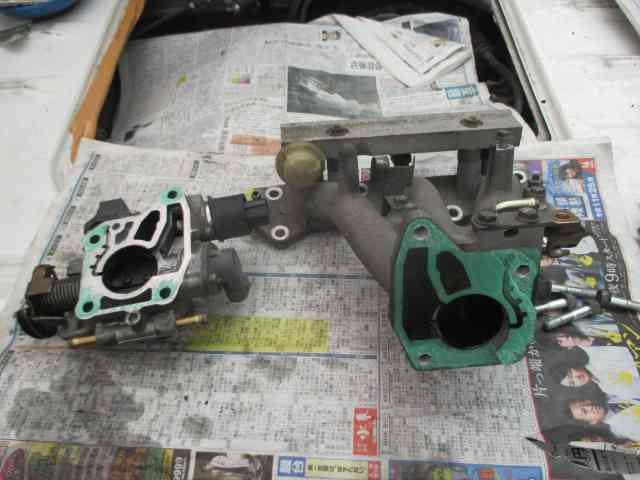

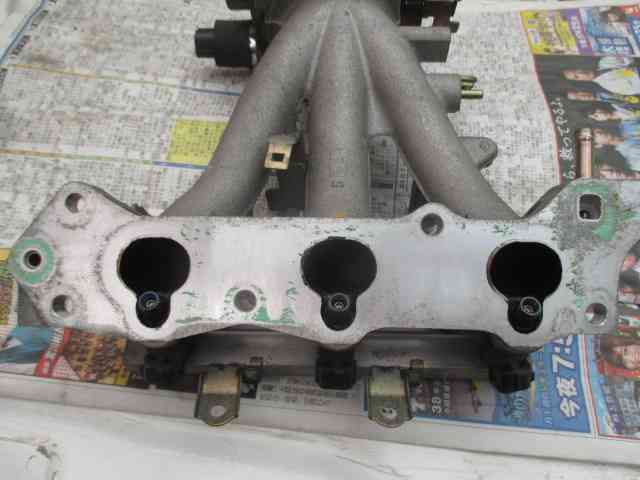

外したインマニ。

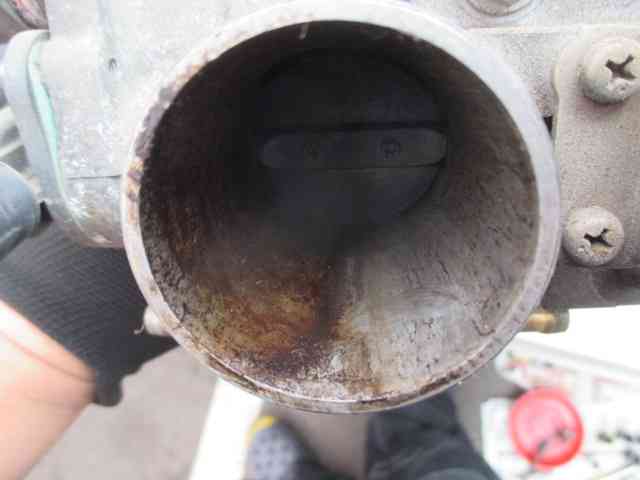

スロットルボディは激汚れ。
ホンダがよく使う紙のガスケットは剥がすのが大変なのです(ーー;)

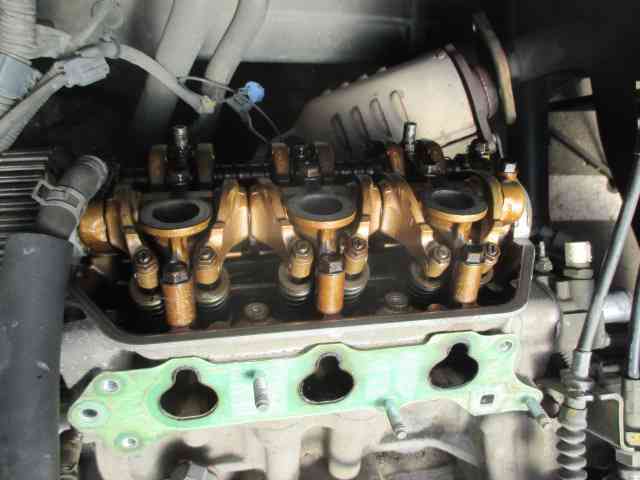

よく焼けたロッカーアーム

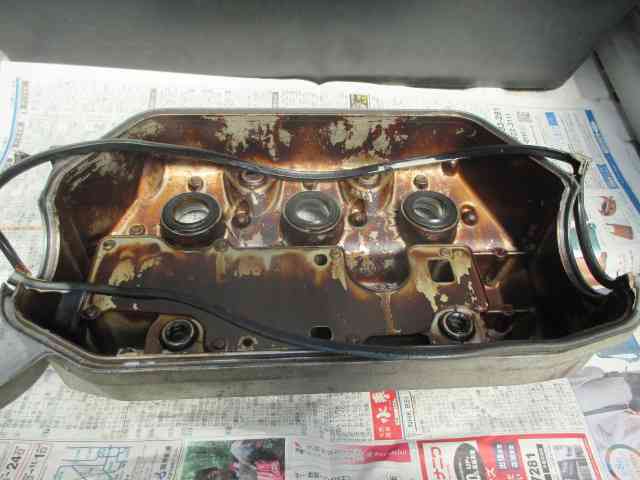

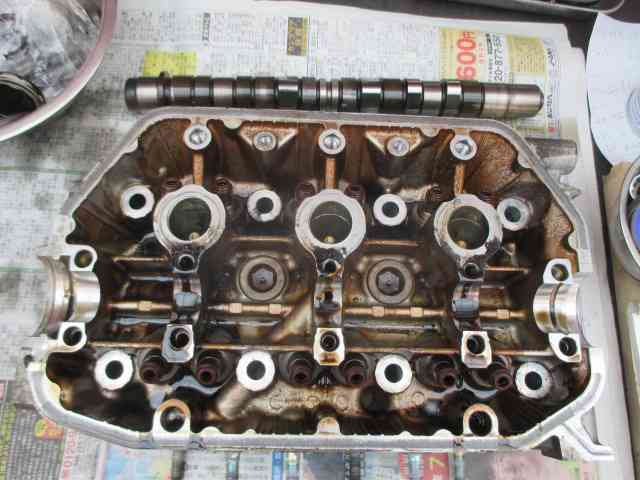

捲ったバルブカバー内も焼け焦げておりました(゜゜)
今のオーナーは定期的にオイル交換をされていますので
前オーナーかその前かは分かりませんがオイルの交換スパンが
長かったのがよく分かります(ーー;)
無事にヘッドが降りました。ちなみに

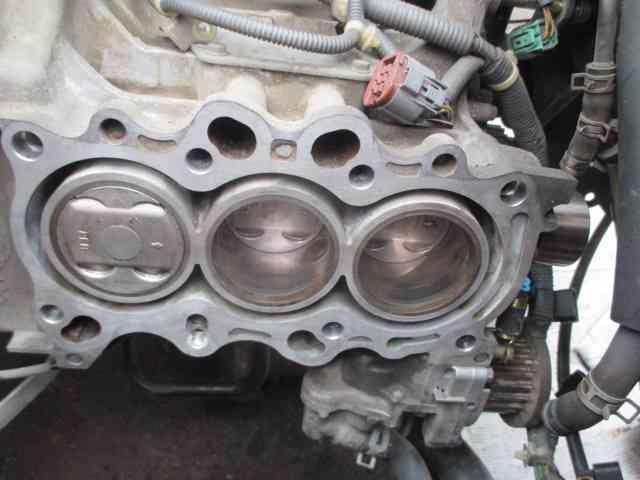

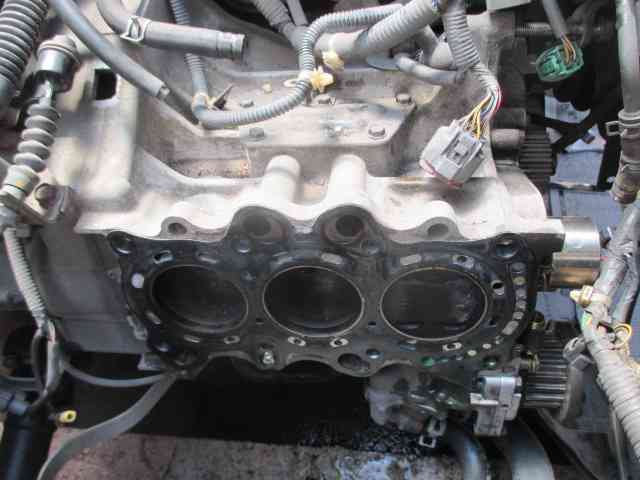

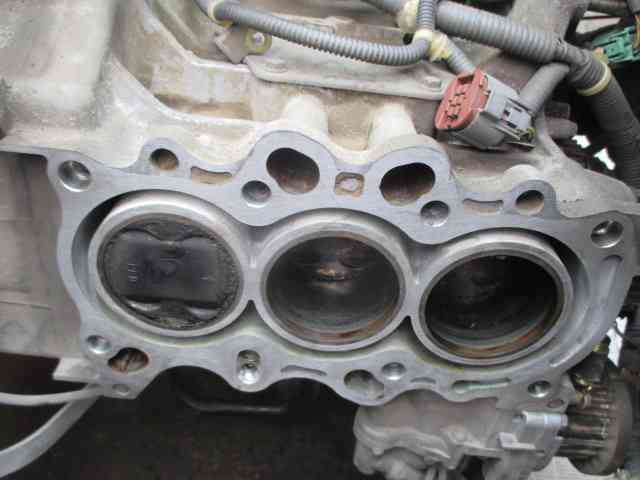

シリンダーブロック

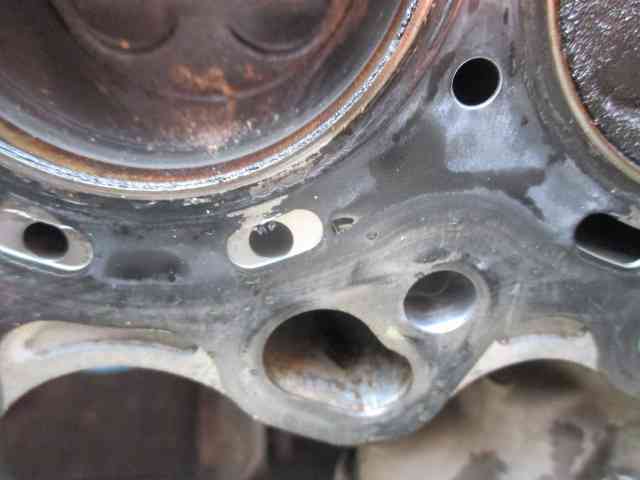

ここらへんのガスケットが抜けてる感じですね(゜゜)
長年月かけて見事に飴色になったシリンダーヘッド。
今回はオーナーとの協議の結果、シリンダーヘッドをOHすることに決定。

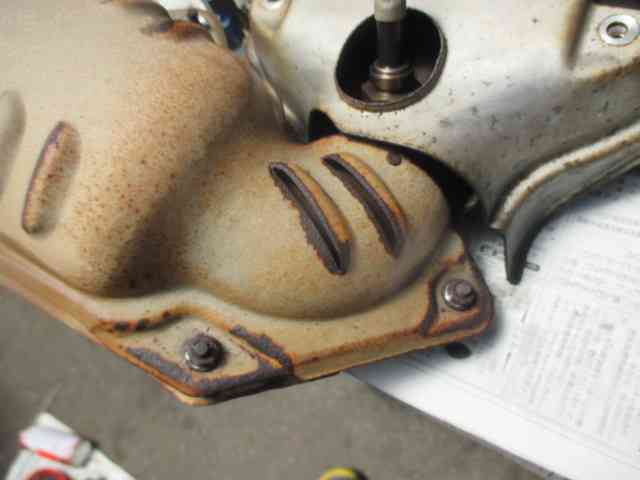

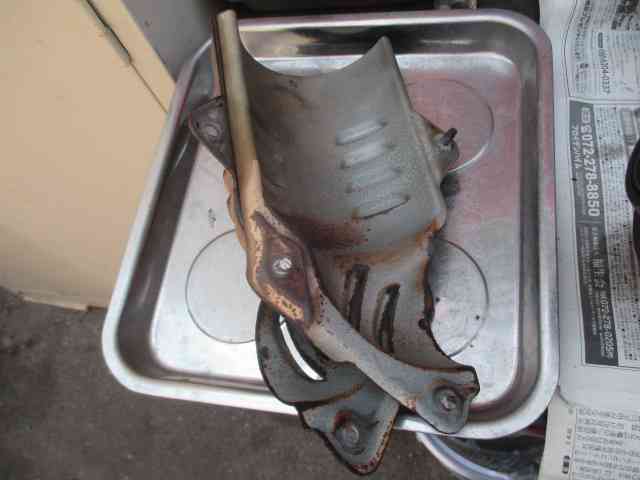

早速 遮熱板を外すのですが・・・

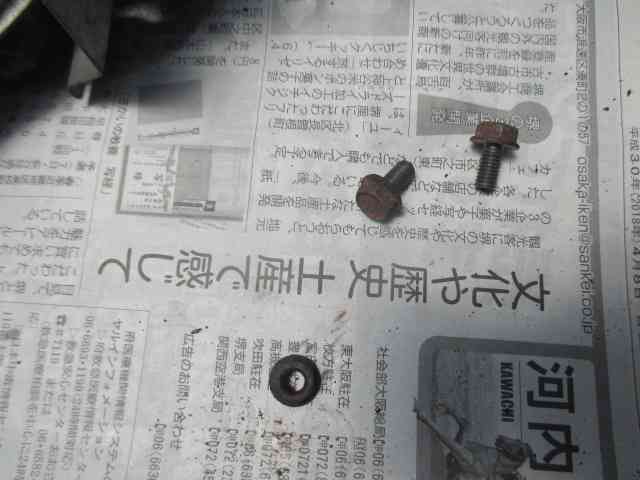

焼けて錆び付いたEX側のボルト＆ナットは基本的に緩まず折れます。
部品が出るので今回は遮熱板とその仲間たちは交換しておきます。
もちろん触媒は再利用。

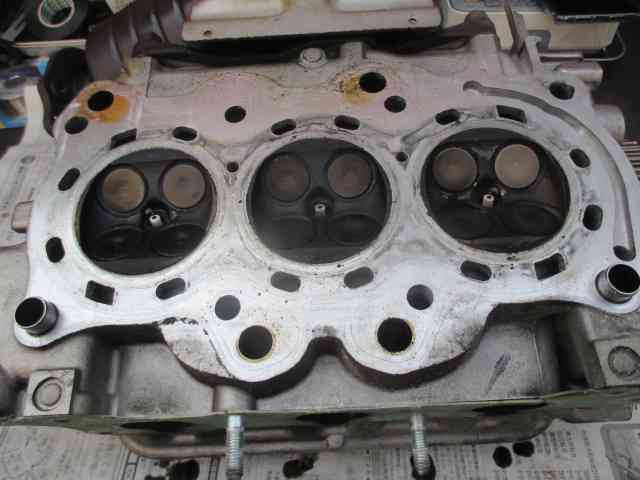

きちゃない燃焼室(ーー;)

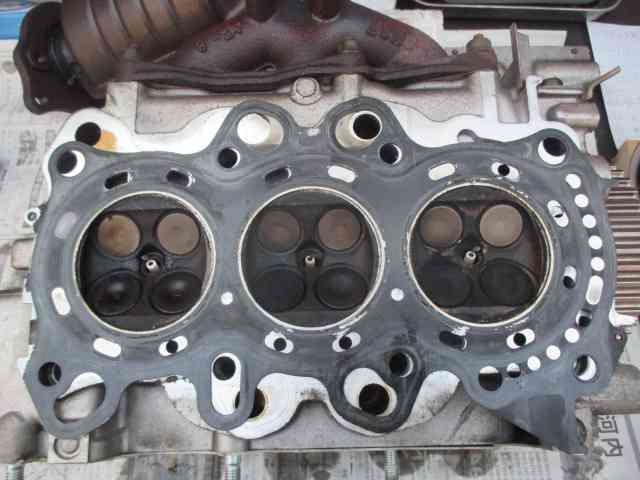

ガスケットを検証してみます。

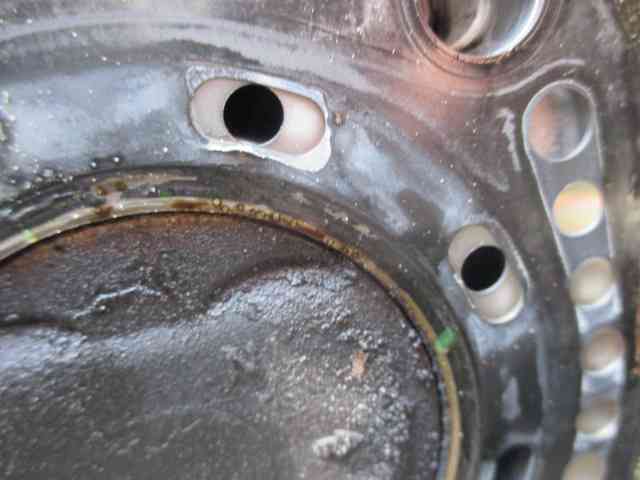

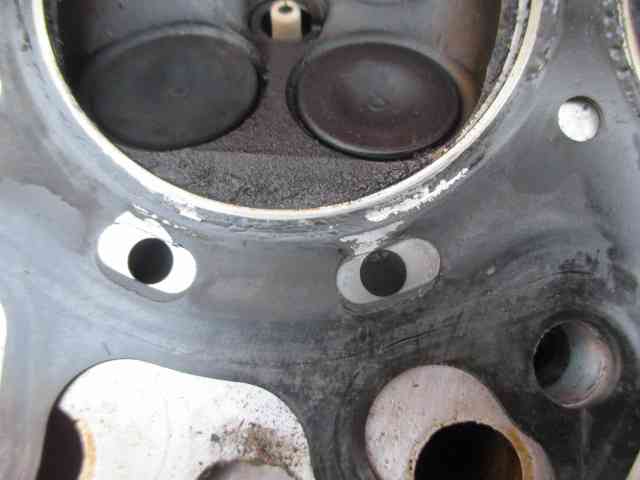

抜けてるのは２番のここでほぼ間違いないでしょう(゜゜)
熱的に一番厳しいところですね。
荒れた面をある程度キレイに均してやります。
この状態で各部の歪みを測定してみるとほとんど限度内でした(^^)

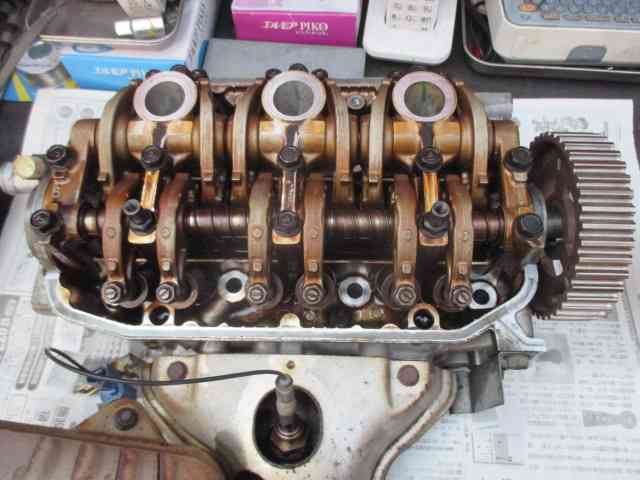

コレまた、きちゃないヘッドを分解していきますぜ！

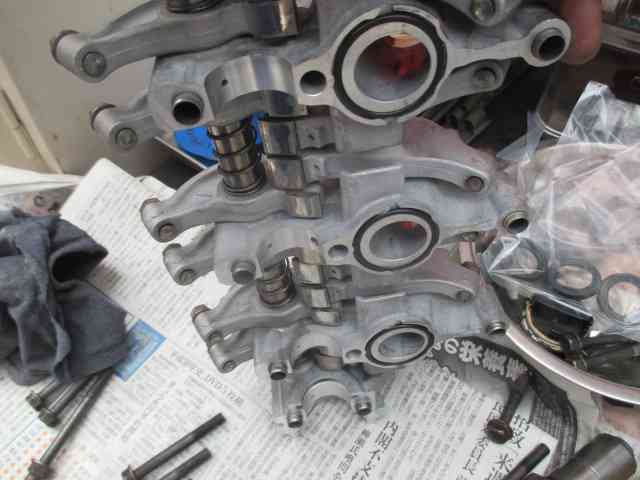

ロッカーアームを分解しバルブスプリングを抜きまして
カムシャフトも外したら

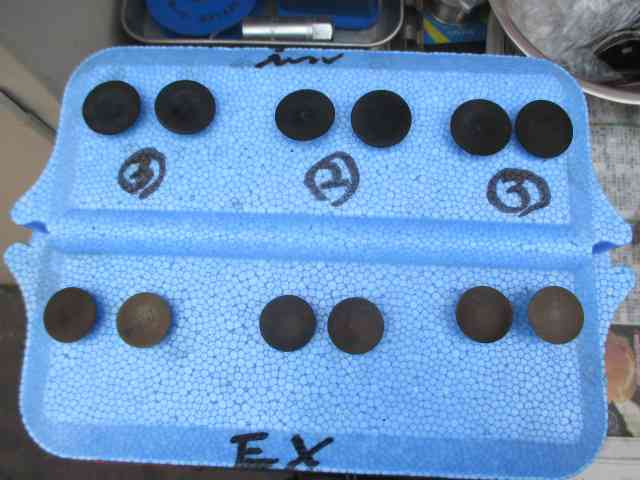

バルブを抜いて忘れないようにしておきます(^^)

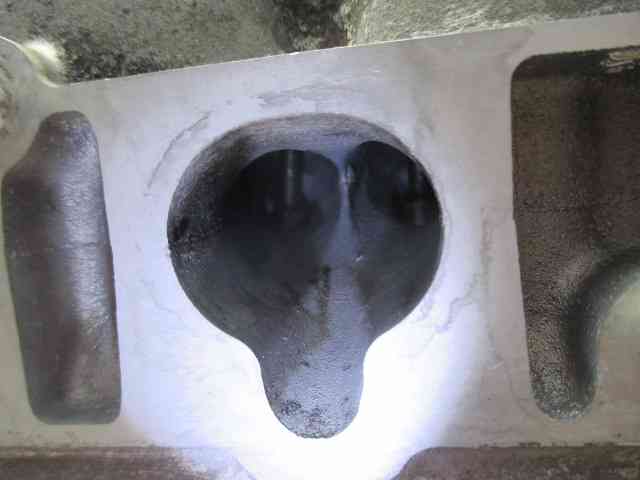

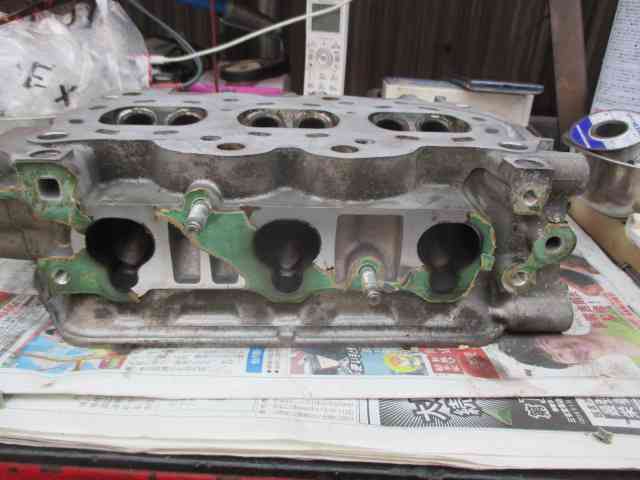

各ポートも真っ黒。そしてお約束なやっぱり剥がれない紙ガスケット(｀´）

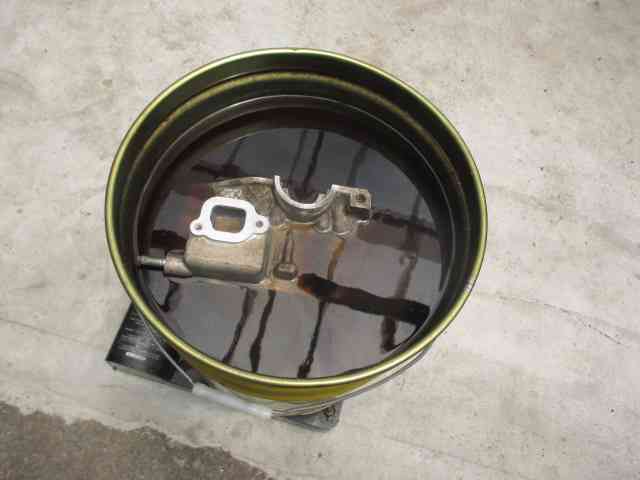

長年の汚れと店主の「厄」を落とすべくコトコトことことフォンドボー。
だいぶキレイになりましたが気に喰わねえので更にもう一回煮てやります。
その間に
カーボンたつぷりのバルブたちを研磨していきます。
インテーク側
ＥＸ側はかなり堆積してます。
全部研磨したら待機しときます。

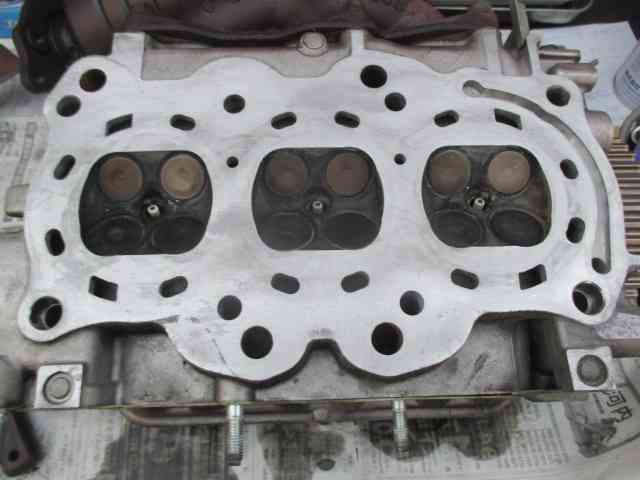

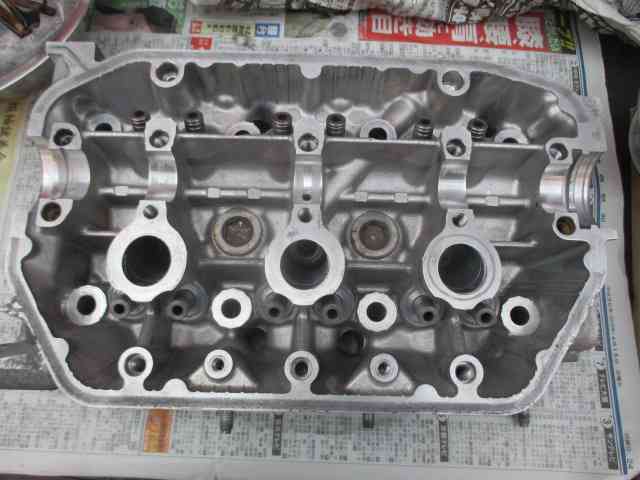

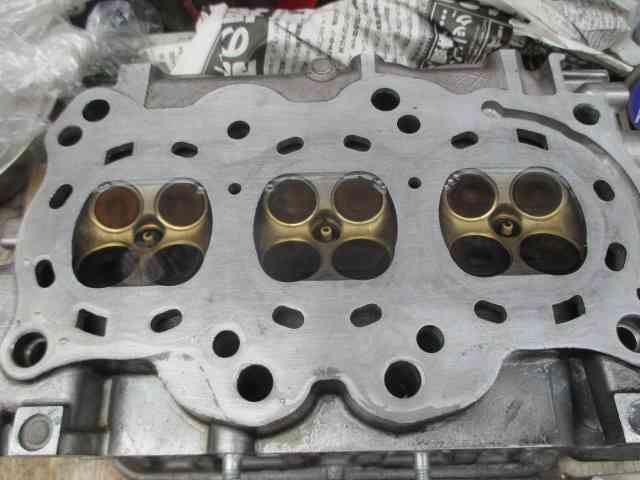

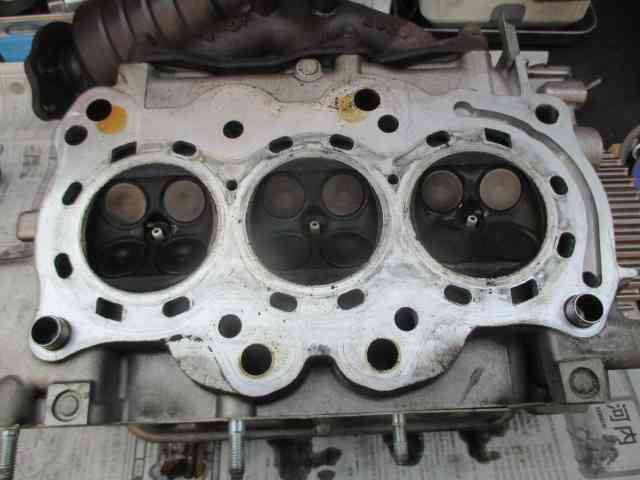

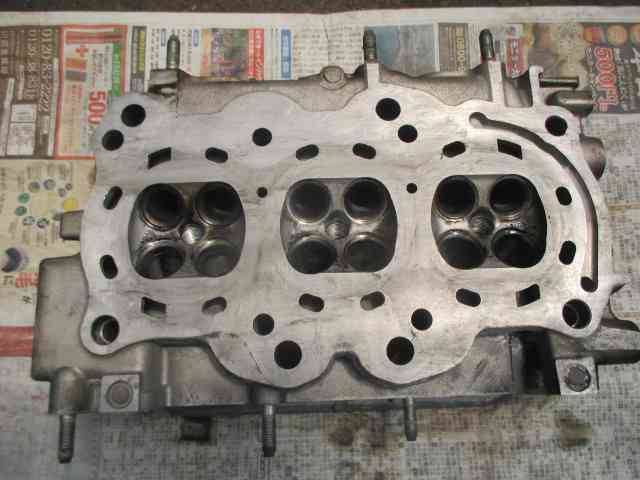

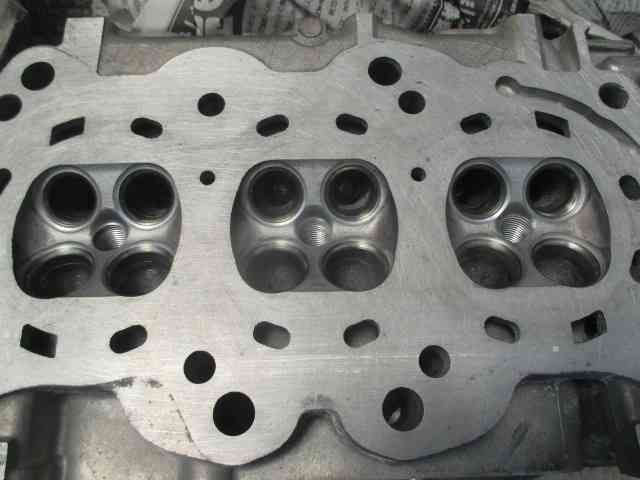

だいぶキレイになったヘッド(*´з`)
バルブの当たり面が荒れている箇所があるので軽く
シートカットしておきます。
バルブの摺り合わせが出来たら液体を張ってバルブとシートの
密着度を点検。コレめちゃ大事っす！
ポートからも一切、液体が流れ出てきておりません。
長い時間を経ても液体が漏れてこないのでコレでＯＫとします。

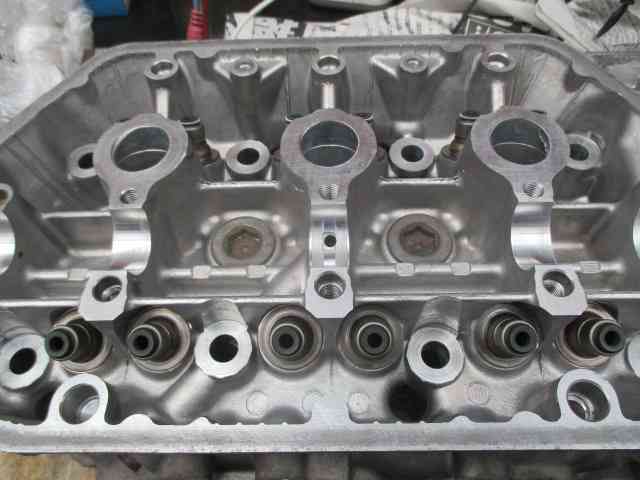

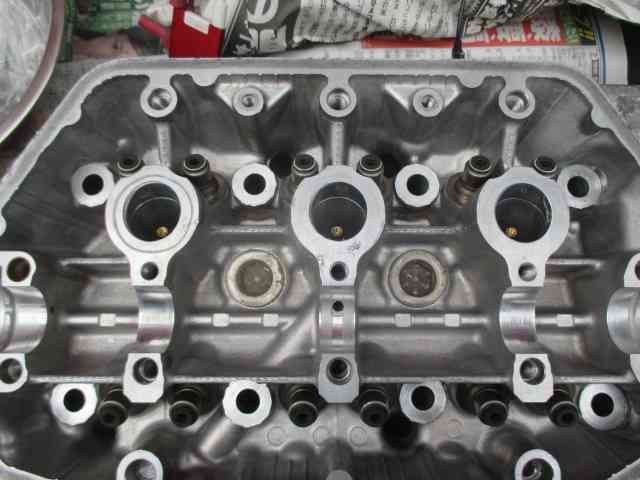

キレイになったヘッドに新しいバルブシールを組み付けていきます。
これが俗にいう「オイル下がり」の防止になりまする。
バルブシールを全部組み付けたら

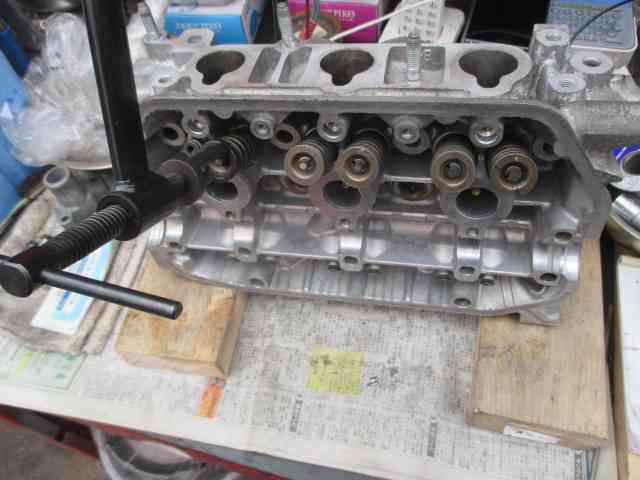

ツールを使ってバルブスプリングを各バルブに組み付けていきます。
簡単そうに見えておりますが結構めんどくさい作業(ーー;)

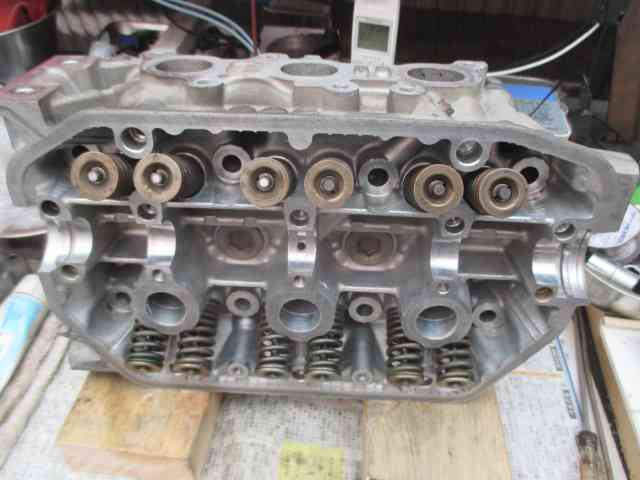

バルブ＆スプリングを組付け完了。

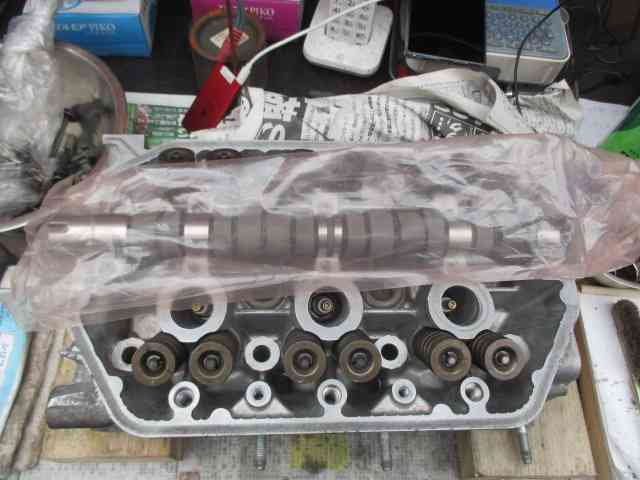

オーナーから差し入れされたカムシャフト。
パワーアップするのかいな？

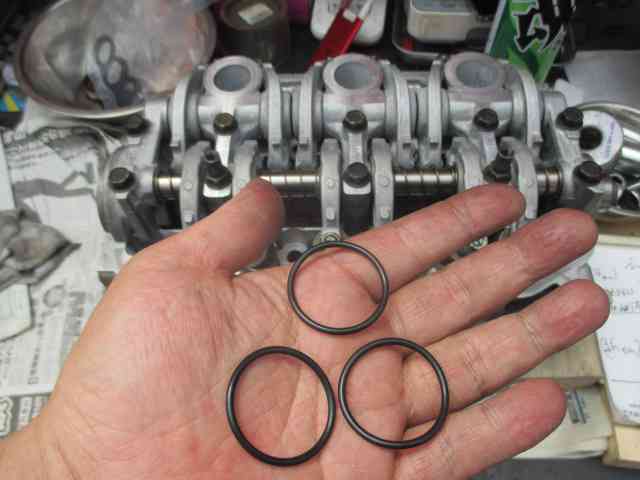

Ｏリング
プラグホールにオイルのプールが出来る原因の一つでもある
ロッカーアームのＯリング。

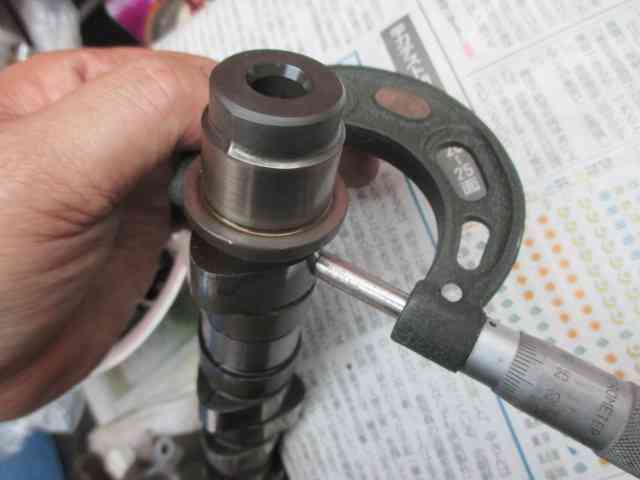

元のカムを計測してみたけどとりあえず基準値内でした。

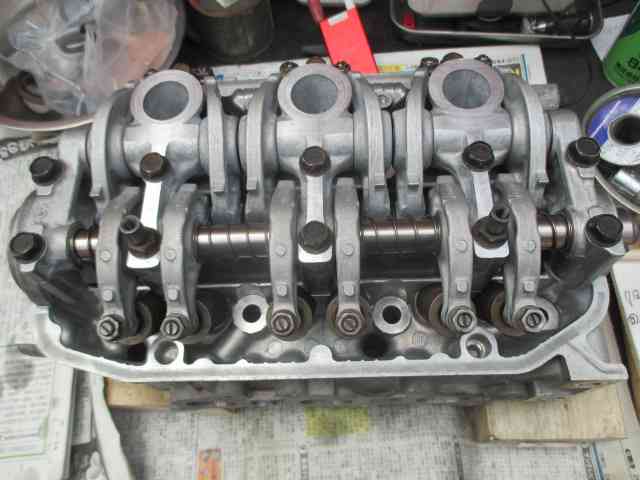

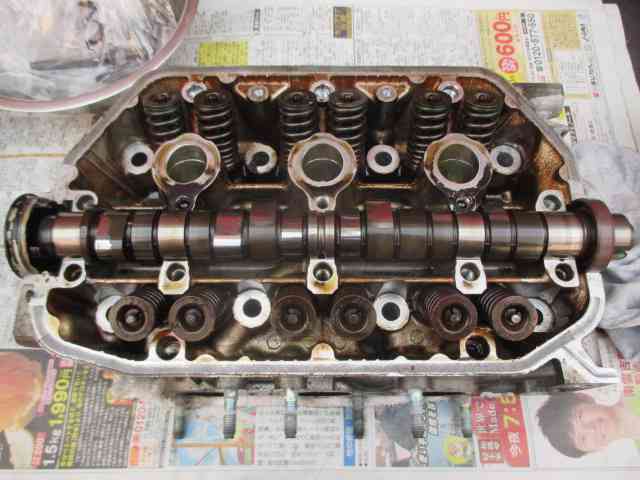

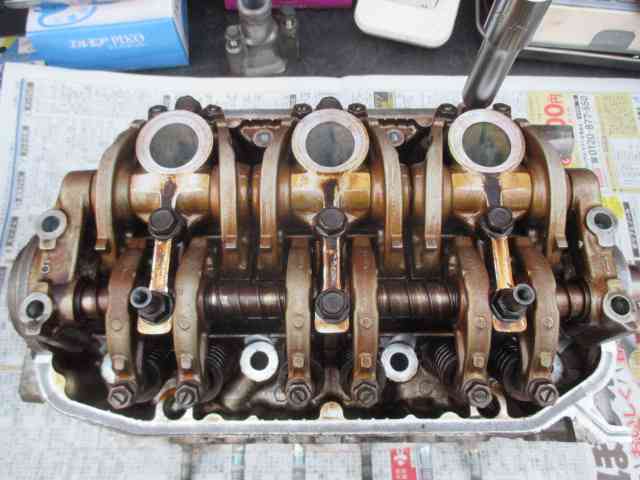

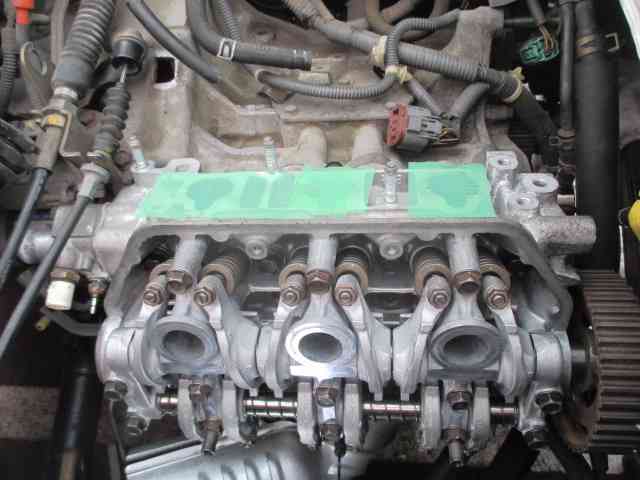

新しいカムシャフトを組付けたらロッカーアームも組付けます。

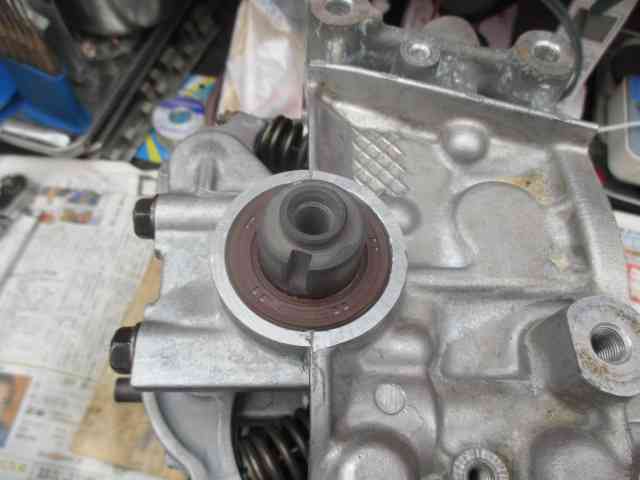

新しいカムシールを打ち込み。

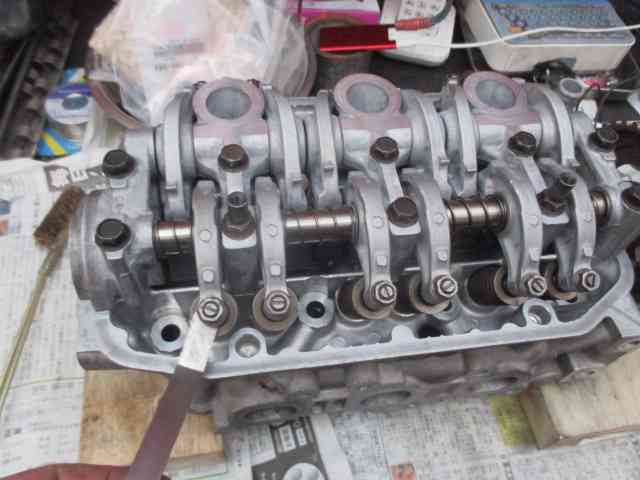

この状態である程度バルブクリアランスを調整しておきます。

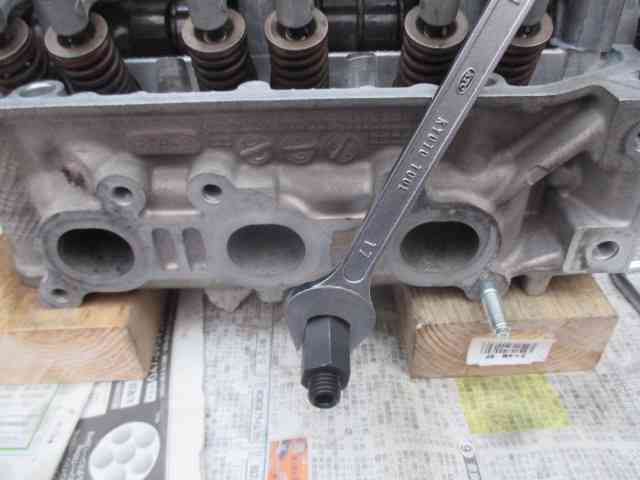

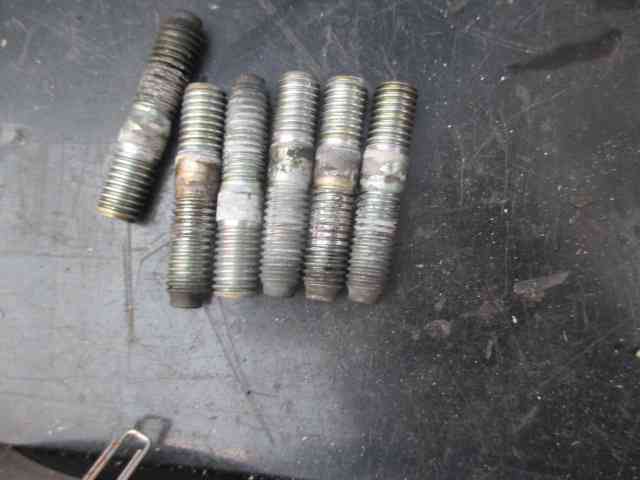

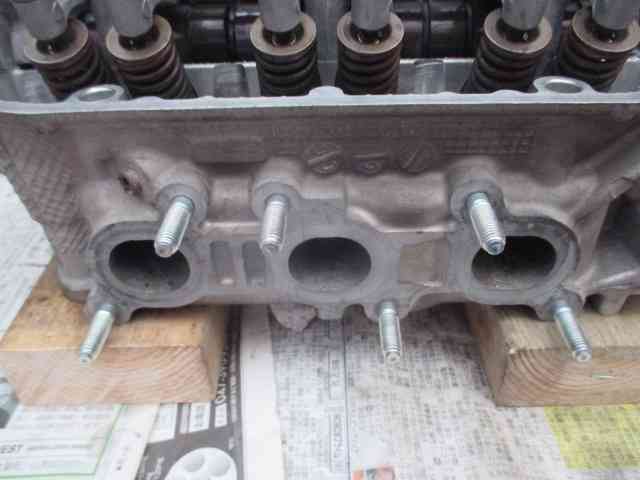

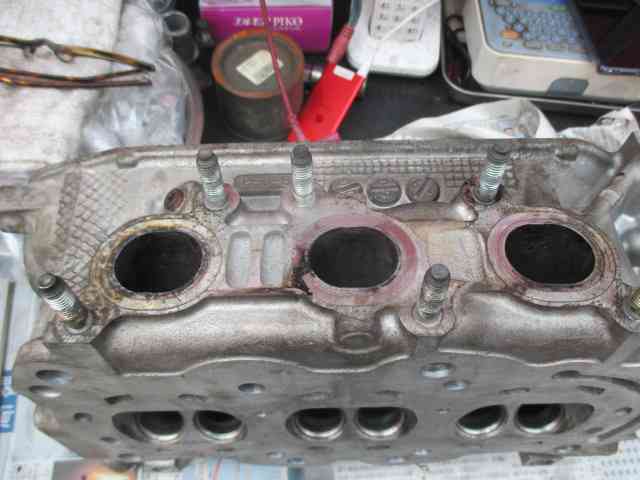

傷んでいるＥＸ側のスタッドボルトは全部抜いて

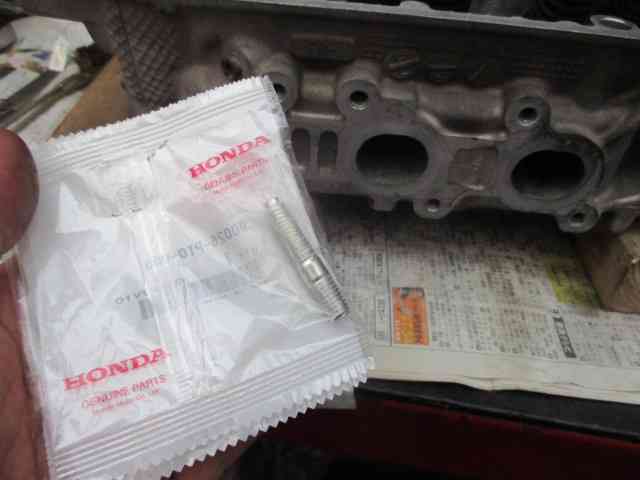

新しいスタッドボルト
一本ずつ一本ずつ組み付ける地味な作業の連続。
気持ち良き！(^^)
ここまできたらＩＮ側のスタッドボルトも交換しておきます。

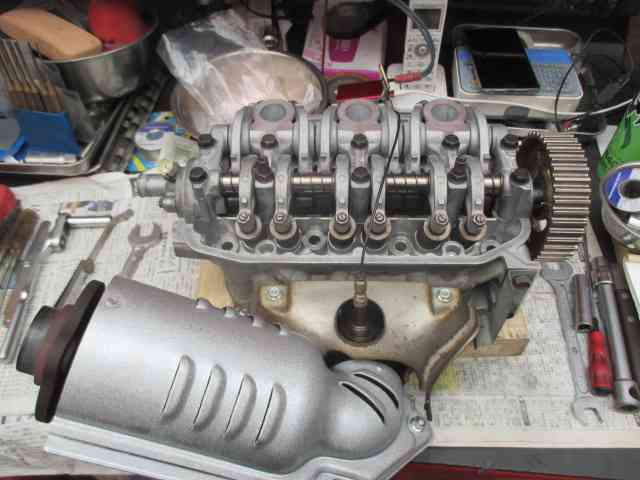

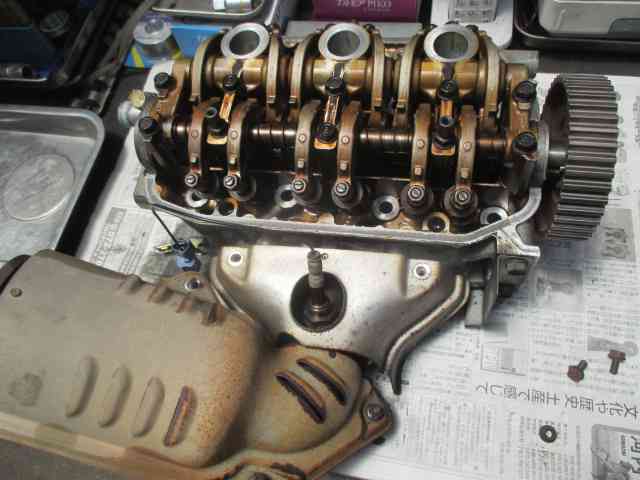

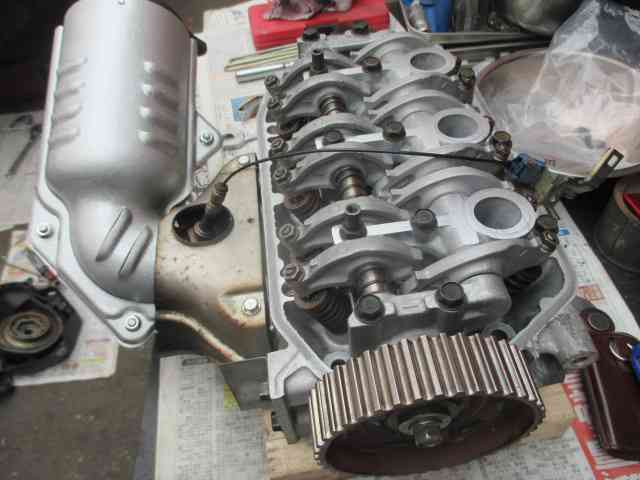

新しい遮熱板とエキマニを組付ければシリンダーヘッドのOHは完成！
ヘッドを組付ける前にブロックの面をキレイに均しておきます。
そして全気筒のピストントップを出来るだけキレイにしていきます。
結構きれいになりましたよ。

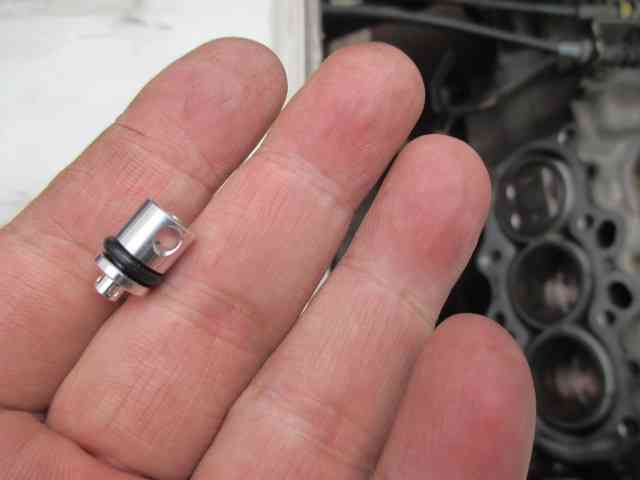

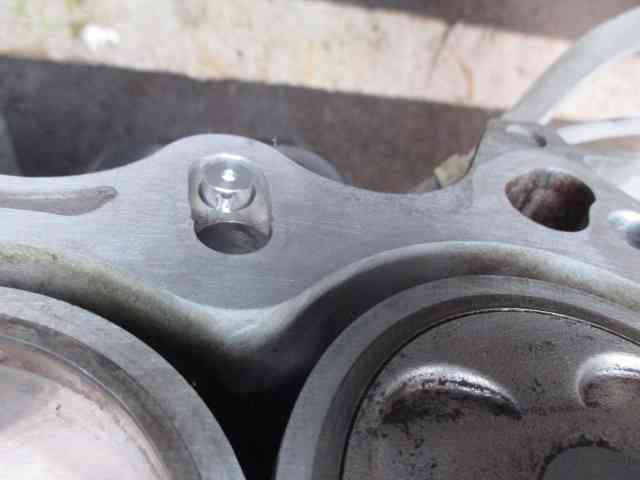

オリフィス
必ず交換すべし！

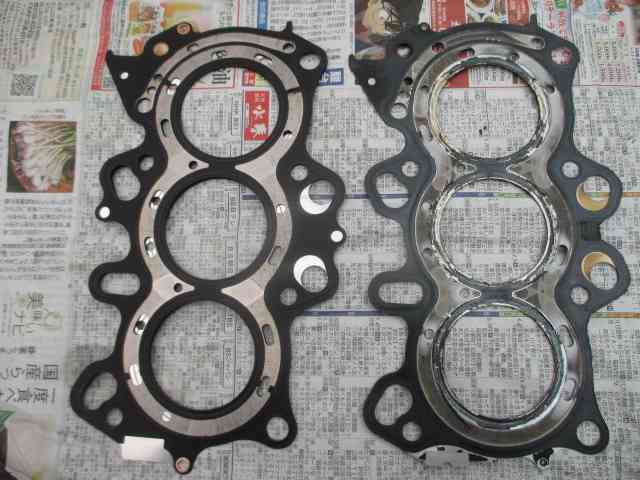

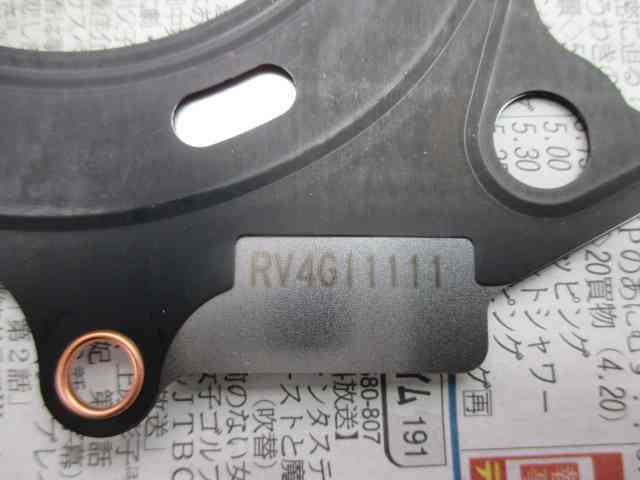

新しいヘッドガスケット（左側）
古いガスケットと比べると細かいところが変更になっており
品番も変わっているので対策品なのかもです(^^)

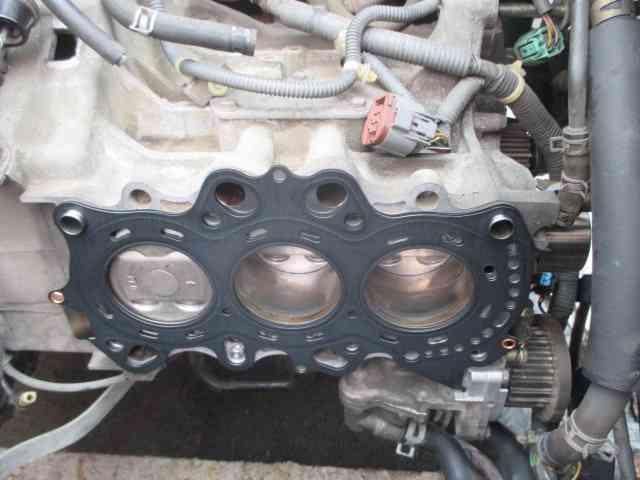

ガスケットをセットしてシリンダーヘッドを

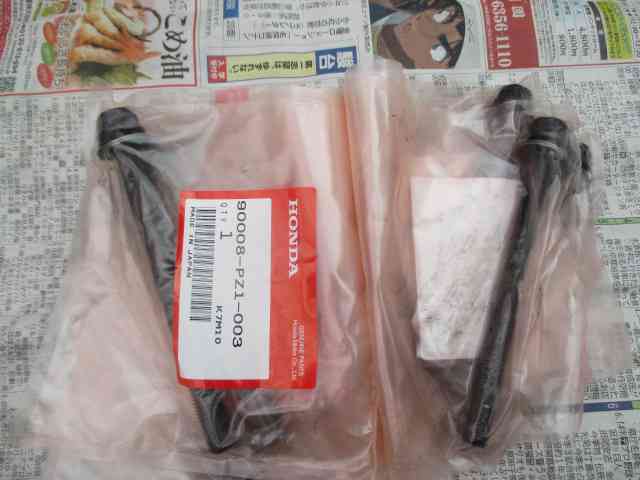

新しいヘッドボルトで均等に締め付けて
やっとここまできましたよ。

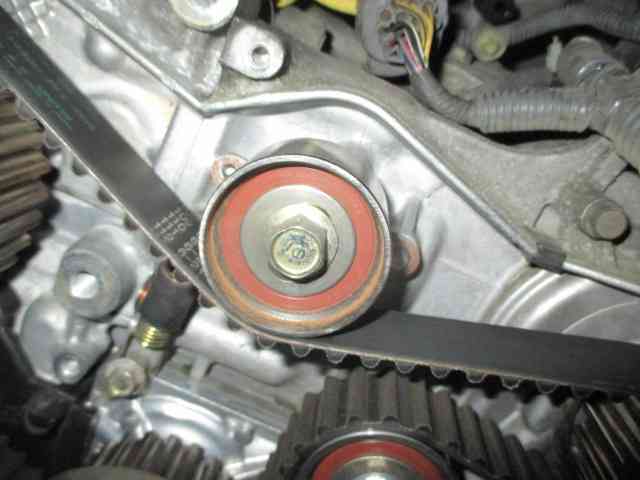

なぜか上のアイドラだけが錆びておりましたので
後々のことを考えて交換します。

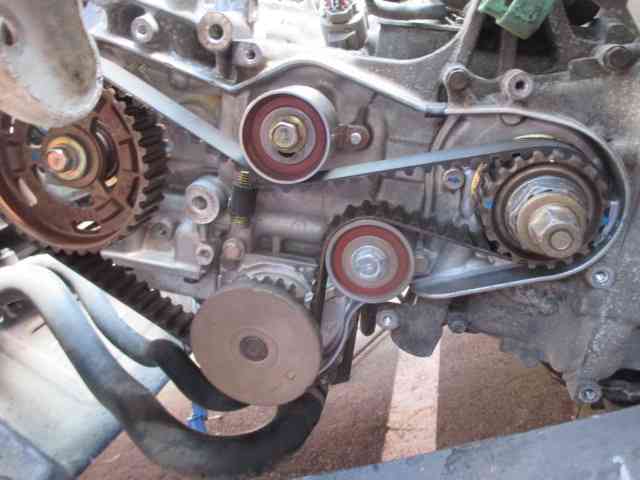

タイミングベルトを張れたら

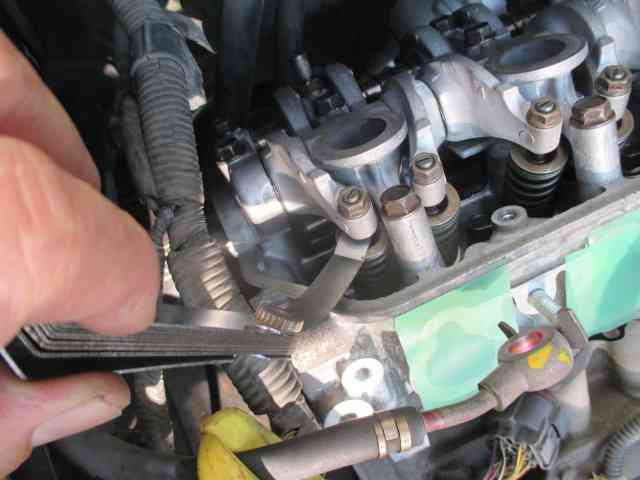

エンジンを回転させながら各気筒のバルブクリアランスの再調整作業。

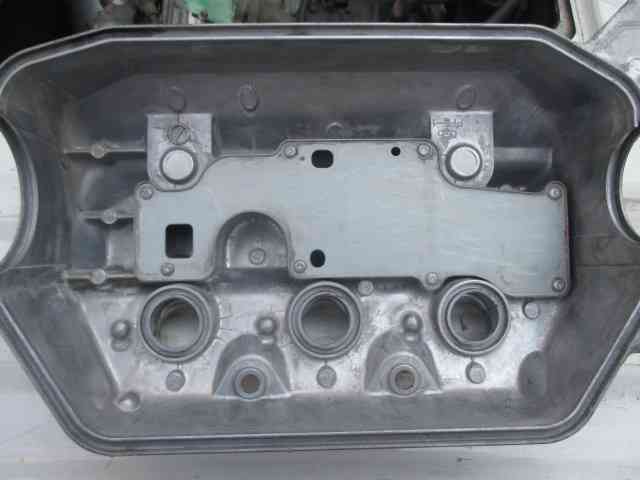

フォンドボーしたバルブカバー。
ブローバイで汚れたところもほとんど無くなりました。

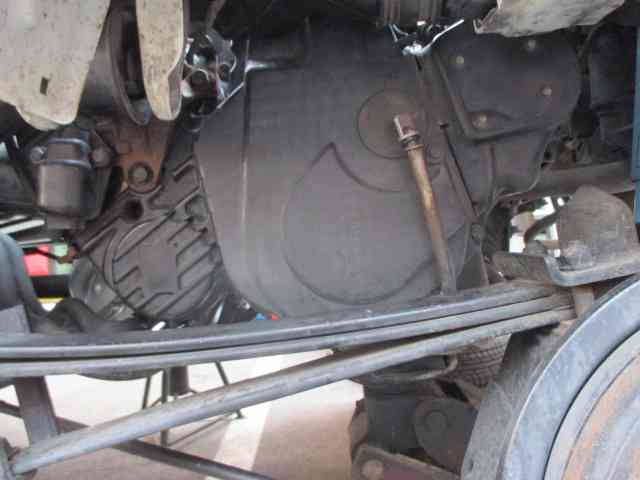

タイミングケースのカバーを組付けますが
クランクキーは新しいのに交換しておくのが吉です。
とりあえずここまでで待機。

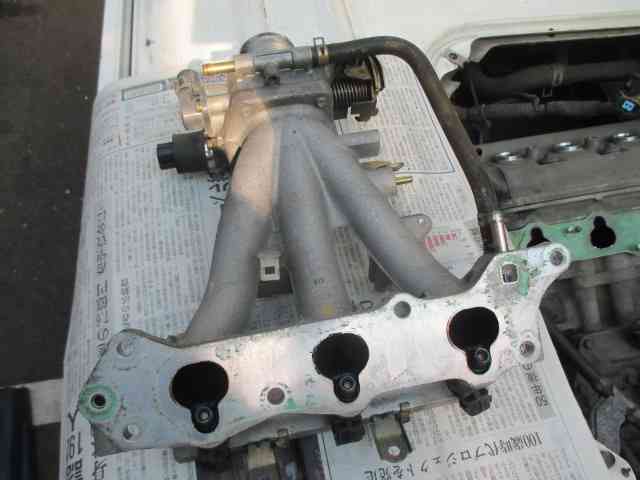

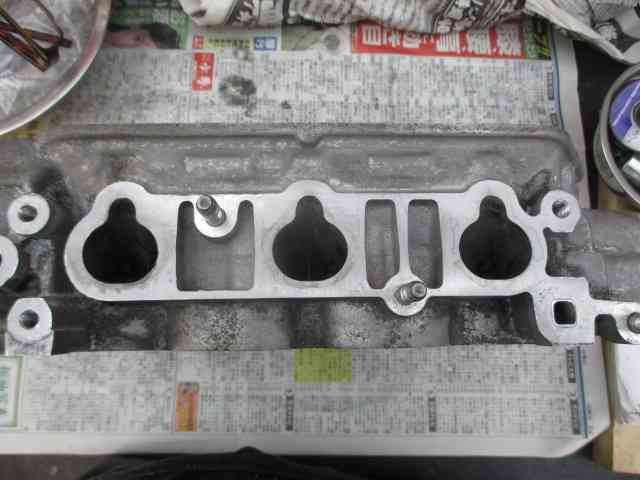

エンジンに組付ける前にキレイにしておきます。
ここでも紙のガスケットを地味にしこしこ剥がしていきます(ーー;)

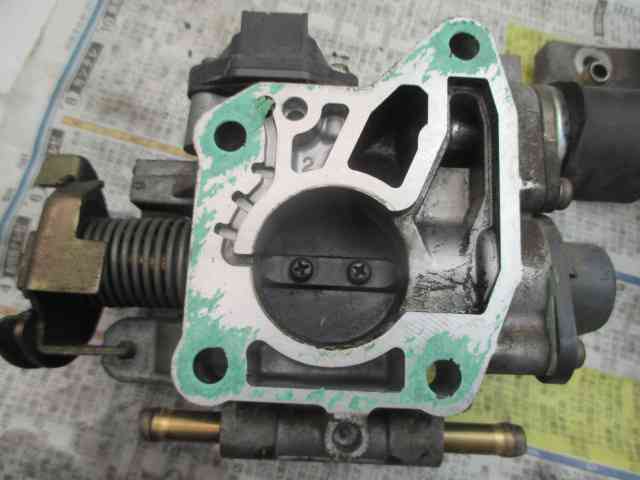

スロットルバルブも同じようにしこしこと剥がします(ーー;)

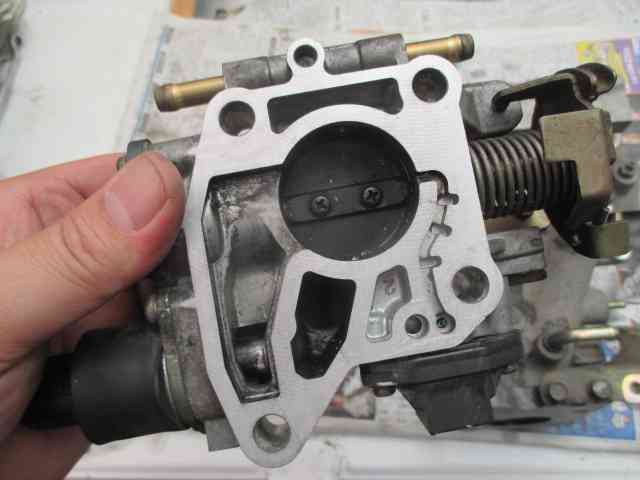

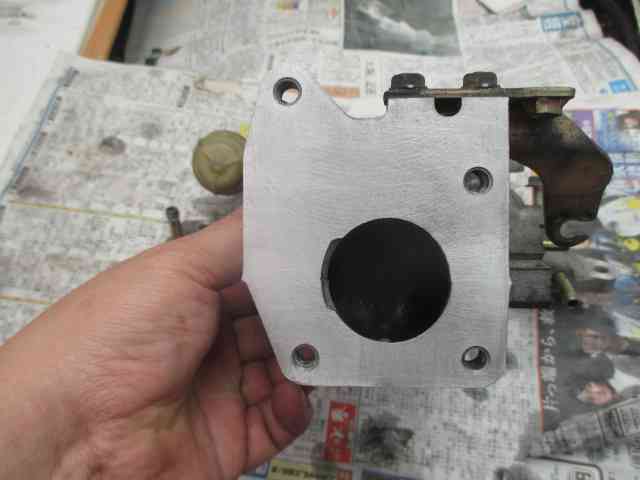

キレイに剥がしたら
当たり面を研磨して
洗浄剤を使って汚れた通路を出来るだけキレイにしていきましょう(^^)

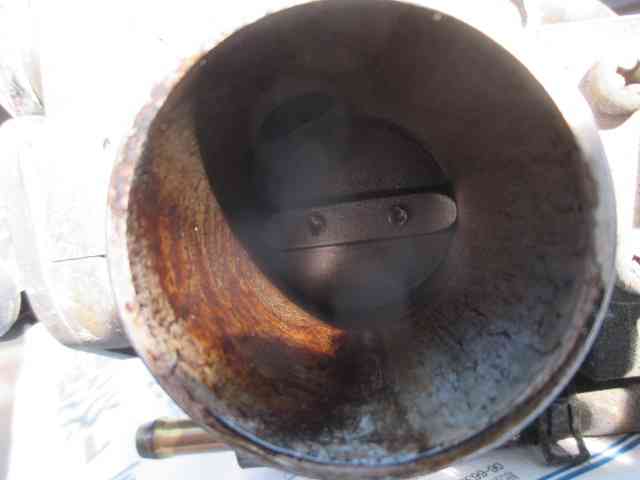

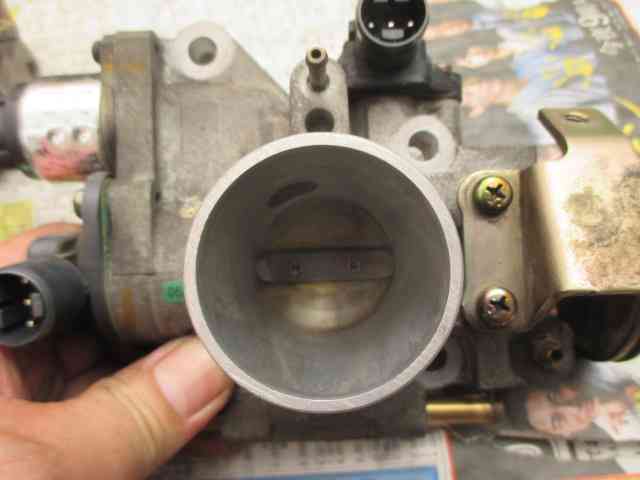

ブローバイで激汚れたスロットルバルブ
だいぶとキレイになったぜ！(゜゜)

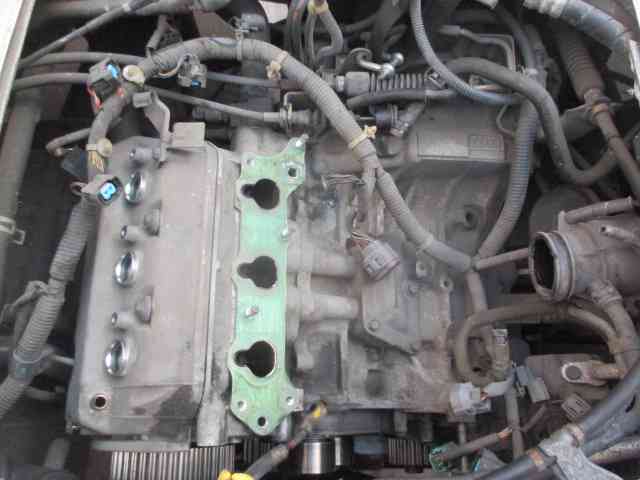

インマニを組付けたら他の補機類も全て元に戻していきます。
マウントをそれぞれ繋いだらとうとう完成です。

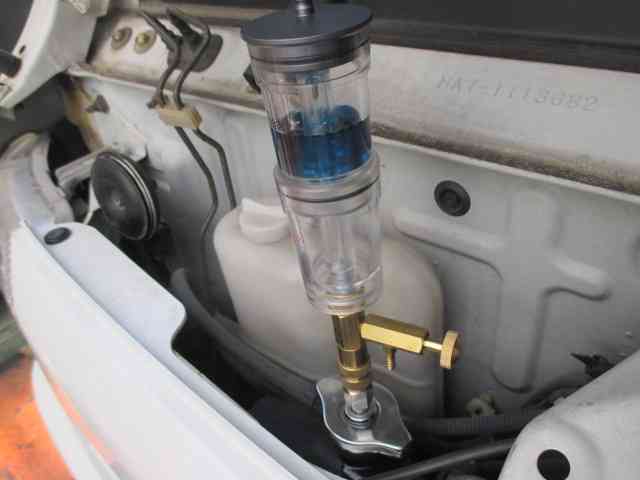

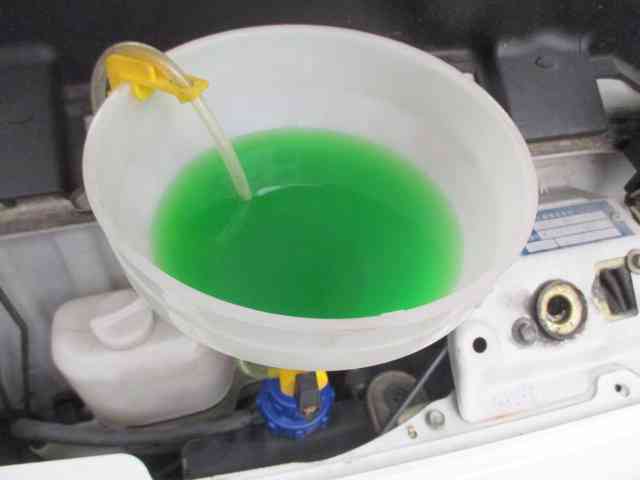

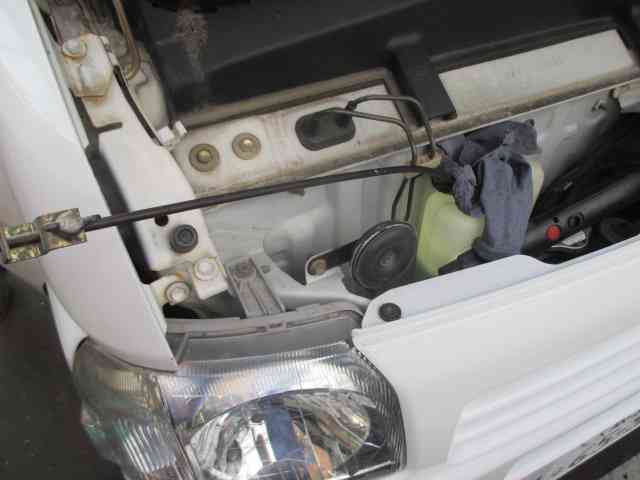

エンジンが組めたら冷却水を張ります。ここからがとても大事！(^^)
まずはエンジンを始動して吹き返しが無いのを確認。
エアーがとても抜けにくい構造なので慎重にエアー抜き作業を
行います。コレをいい加減にしてしまうと必ず痛い目にあいますぜ。
そしてあの「ザザァー」という波の音は完全に消え去りました。
やったぜ！(￣▽￣)

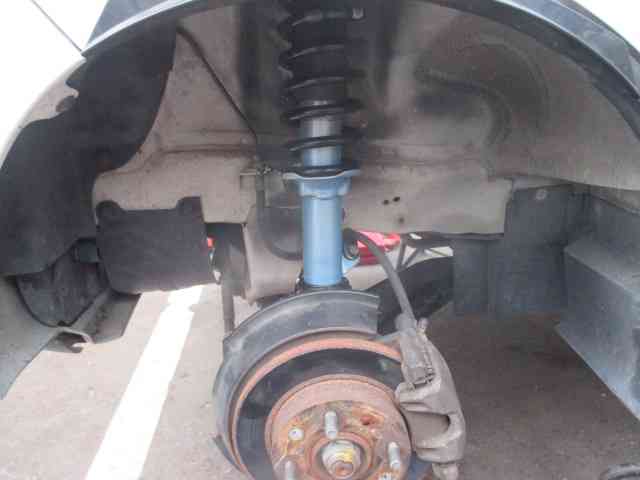

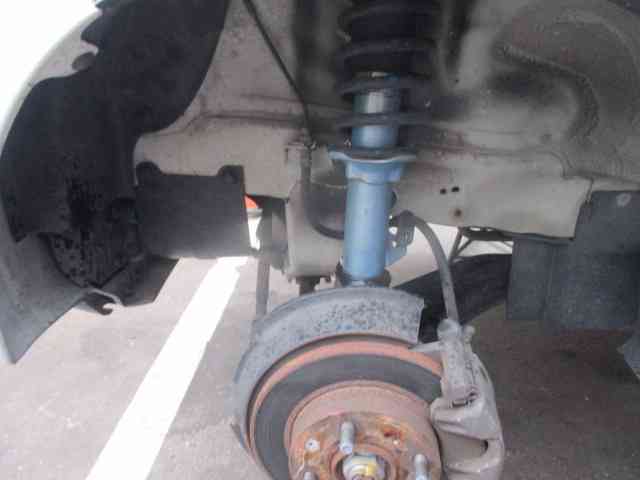

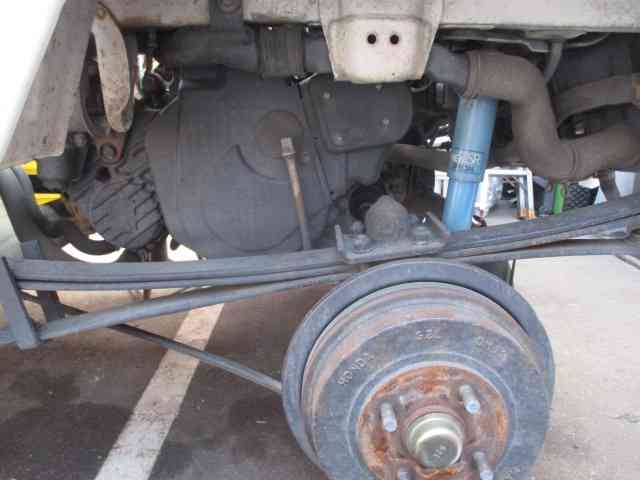

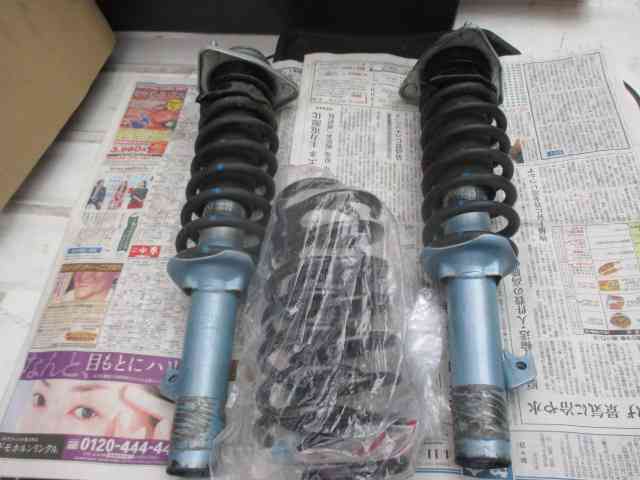

オーナーからの追加依頼で以前に社外のダンパーを組みましたが
ホンダの他車用の純正スプリングに組替えて欲しいとのことで
再度脱着作業を開始します。

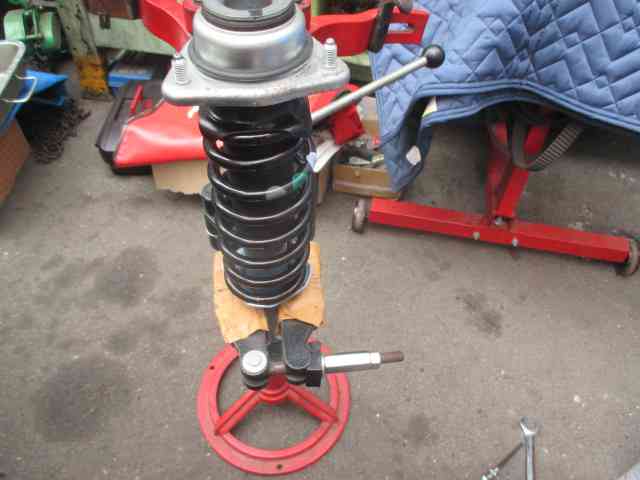

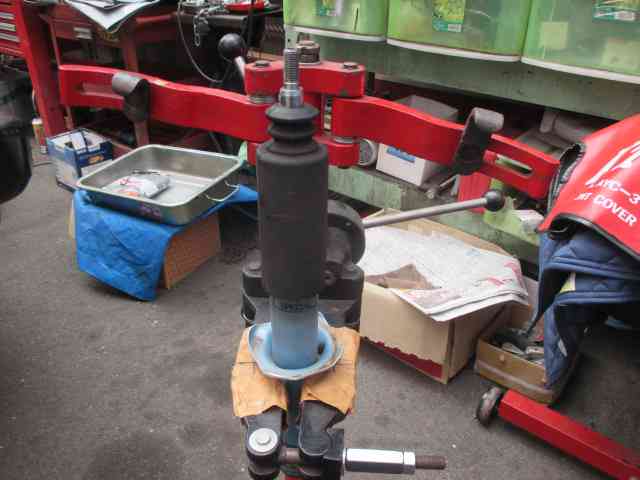

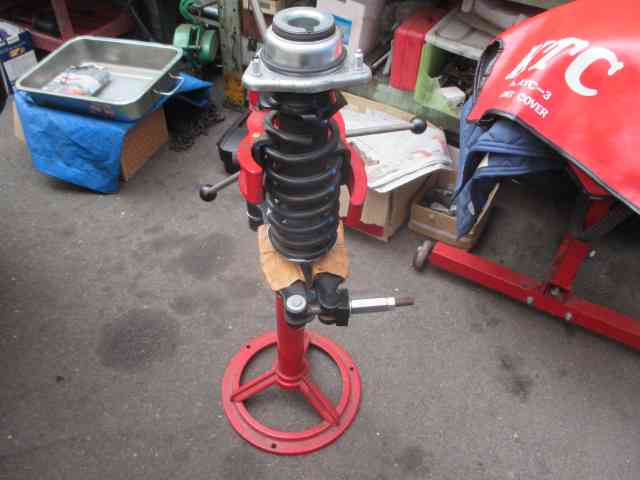

コンプレッサーーにセットして
スプリング抜く！
スプリング入れる！
完成！(^^)
あとは走行テストにてエンジンの調子や異音や変な振動等は無いか？
特に問題がなければコレにて全ての任務が完了！(^^ゞ
首を長～くして待ちわびるオーナーにも無事に納車させて頂きました。
あと１０年は乗れるように真心こめて作業させて頂きましたよ（笑）
これでまだまだしばらくはこのアクティトラックが仕事にレジャーに
デートにと活躍してくれることでしょう。
それじゃ～またな(^o^)丿
